中海達-海星達iRTK5 X 高精度慣導RTK

2023-12-11 熱度：9210 ℃

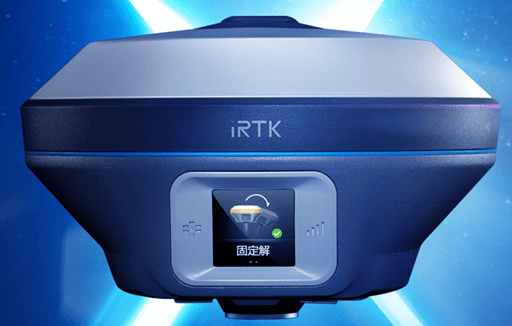

高精度慣導iRTK5 X

iRTK5 X是海星達品牌新一款GNSS 接收機，新一代測量引擎，支持北斗三號衛星、支持RTP星站差分、斷點續測、無校正傾斜測量，內置4G 全網通通訊和新一代全協議電臺，采用全新外觀設計，鎂合金結構，Linux3.2.0 操作系統，內置高清OLED 顯示和電容式觸摸屏，是一款智能、輕巧的測量型GNSS 接收機。配備全鍵盤安卓三防手簿，專業的Hi-Survey測量軟件，HDL全能星外掛電臺，讓測量變得輕松高效

iRTK5 X性能優勢：

Performance advantages

全新推出的 iRTK5X 智能 RTK 系統，在繼承 iRTK5 特性基礎上，將慣性測量系統(IM)融入到 RTK5X中，提供了便捷傾斜測量解決方案，精準外業測量從此不受限制，更好地滿足用戶測量和放樣等工作，配合 H- Survey 測量軟件，為您提供全面的測量解決方案。

中海達 H-RTP 星基增強服務：
利用全球參考站網生成衛星軌道、鐘差改正數，并過L 波段，通訊衛星播發給用戶，用戶慕于RTK接收機可獲得全球范圍，實時厘米級的定位精度。

服務特點：

無需架設基準站,無需連接 CORS,實現單機實時厘米級精準定位；
定位精度 3cm；
CGCS2000 坐標直接測；
收斂<30 分鐘,部分區域<5 分鐘；
拓寬了 RTK 應用,可滿足戈壁、沙漠、湖泊、島礁、海洋等區域的高精度定位需求；

應用領域：

物探勘測/地形測量/航海定位/道路測量/電力測量/管線測量/精準農業/航測等等

全新免校正傾斜測量

采用高精度的慣性測量模塊 IMU，傾斜，補償功能，實現了 RTK 傾斜測量實用化：

無需校正，開機自動啟動精準測量的準備；
抗磁干擾，無懼一切電磁干擾，隨地能用；
到點即測，從此擺脫氣泡的束縛，測量效率至少提升了20%，精度 2cm；

BD990測量引擎

全星座，336通道，Maxwell7技術；
支持北斗3號衛星；

支持斷點續測

測量更加連續，能夠減少由于無線電信號中斷而引起的等待時間；
當你暫時失去基站或 VRS 網的連接時,測量還能繼續進行；
憑借 GNSS 全球網絡和衛星數據鏈路，斷點續測能夠無縫地為您“填充”RTK或RS 差分改正數據流中的間隙；

觸摸液晶屏

OLED 彩屏，快速設置，淋雨可操作，接觸操控；

電臺、網絡數據通訊

全兼容多協議內置電臺(天寶、徠卡、SATEL及國內品牌等全兼容)；
支持網絡中繼、電臺中繼，4G 全網通，移動、聯通、電信全兼容；
網絡天線內置，免去繁瑣安裝；

全新iHand30 手簿

人體工程學設計，更舒適；
四核 1.5GCPU，2G+16G 存儲，運行更流暢；
內置 4G 全網通，網絡制式全兼容；
高亮戶外彩色觸摸屏在陽光下清晰可見；
全新物理鍵盤輸入法，輸入更快捷；
支持WF與蜂窩移動雙聯智能上網；
USB Type C 接口，支持 OTG 功能；
續航>12 小時，支持快充，充電1 小時工作一下午；

Hi-Survey 測量軟件

全新UI 互交-更炫的界面、更爽的操作；
全面的道踣算法-支持斷鏈/超高加寬/邊坡放樣，支持 DTM 面放樣功能；
底圖顯示-支持在線地圖和 dxf/shp 數據導入顯示；
開放的互聯功能-支持消息推送，軟固件在線升級；

高品質配件

HDL 全能星電臺，智能電池，快充充電器

技術參數

iRTK5 X技術參數：
technical parameter
星站差分	支持Hi-RTP星基增強服務(支持L-Band)
斷點續測	在差分信號連接中斷期間仍然提供RTK測量
GNSS配置	通道數：336
	BDS：B1，B2，B3
	GPS：L1C/A，L2C，L2E，L5
	GLONASS：L1C/A，L1P，L2C/A，L3 CDMA
	GALILEO：E1，E5A，E5B，E5AltBOC，E6
	SBAS：L1C/A，L5
	QZSS，WAAS，MSAS，GAGAN，IRNSS
	輸出格式	ASCII: NMEA-0183，二進制碼
	定位輸出頻率	1Hz~50Hz
	靜態數據格式	GNS，Rinex雙格式靜態數據
	差分格式	CMR，RTCM2.X，RTCM3.0，RTCM3.2
	網絡模式	VRS，FKP，MAC；支持NTRIP協議
系統配置	操作系統	Linux操作系統
	啟動時間	3秒
	數據存儲	內置16GB ROM，支持靜態數據自動循環存儲
精度和可靠性[1]	RTK定位精度	平面：±（8+1×10-6D）mm （D為被測點間距離）
	RTK定位精度	高程：±（15+1×10-6D）mm （D為被測點間距離）
	靜態定位精度	平面：±（2.5+0.5×10-6D）mm （D為被測點間距離）
	靜態定位精度	高程：±（5+0.5×10-6D）mm （D為被測點間距離）
	DGPS定位精度	平面精度：±0.25m+1ppm ；高程精度：±0.50m+1ppm
	SBAS定位精度	0.5m
	初始化時間	＜10秒
	初始化可靠性	＞99.99%
通訊單元	I/O端口	5芯接口；USB接口；SMA接口；Nano SIM卡槽
	蜂窩移動	內置4G網絡通信：
	蜂窩移動	TDD-LTE，FDD-LTE，WCDMA，TD-SCDMA，EDGE，GPRS，GSM
	WiFi通信	802.11 b/g接入點和客戶端模式，可提供WiFi熱點服務
	藍牙通信	Bluetooth? 4.0/2.1+EDR,2.4GHz
	內置電臺	內置收發一體電臺:
		功率：1W/2W/4W可調
		頻段：403MHz~473MHz
		協議：HI-TARGET，TRIMTALK450S，TRIMMARKⅢ，TRANSEOT，SOUTH，CHC，SATEL
		頻道數：116個頻道（其中16個可配置）
	外掛電臺	全能星HDL電臺：
		功率：10W/30W可調，頻段：403~473MHz，
		協議：HI-TARGET，TRIMTALK450S，TRIMMARKⅢ，TRANSEOT,
		通訊：內置4G網絡通信，WIFI，藍牙，NFC
		頻道數：48個頻道（其中16個可配置）
		工作模式：外掛電臺、網絡中繼、電臺中繼
傳感器	電子氣泡	實現智能對中
	傾斜測量[2]	內置高精度慣導，自動姿態補償，無需校正，抗磁干擾，到點即測，精度3厘米。
	溫度傳感器	實現智能控溫調頻
用戶界面	按鍵	單按鍵
	顯示屏	工業級OLED高清彩色顯示,電容觸摸屏
	LED提示燈	衛星燈，信號燈，電源燈
功能應用	高級功能	OTG功能，NFC閃聯，WebUI交互，U盤固件升級，網絡中繼，電臺中繼
	智能應用	智能語音，功能自檢，智能電池、電池快充
	遠程服務	消息推送、在線升級、遠程控制
	云服務	設備管理，位置服務，協同作業，數據分析
物理特性	主機電池	高容量鋰電池6800mAh/塊（標配2塊）帶電量顯示燈，
	主機電池	單塊電池網絡移動站工作時間10小時[3]
	外接電源	6~28V寬壓直流設計，5芯接口
	尺寸	Φ158mm×98mm
	重量	≤1.3kg（含電池）
	功耗	4.3W
	材料	外殼采用鎂合金材料
環境特性	防塵防水	IP68
	防摔	抗2米高測桿自然跌落
	相對濕度	100%不冷凝
	工作溫度	-40℃~+70℃
注:[1]測量精度、準確性、可靠性和初始化時間取決于各種因素，包括傾斜角度、衛星數量、幾何分布、觀測時間、大氣狀況及多路徑效驗等，該數據在正常條件下得出。
[2]傾斜測量精度受多種因素干擾，包括外部電磁干擾，測量前校準操作規范性，同時測量時面板朝地
[3]電池工作時間與工作環境、工作溫度及電池壽命有關。
